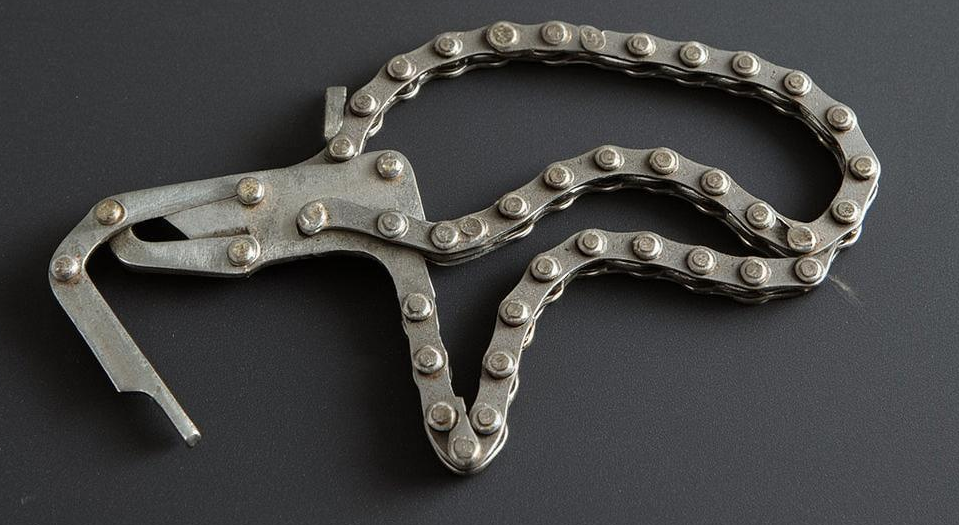

Фиксация деталей сложной и неровной формы — настоящая проблема для множества мастеров, работающих с деревом, металлом или проводящих ремонтные работы. Стандартные F-образные или винтовые струбцины зачастую оказываются бессильными, когда необходимо прижать объект к круглой поверхности или нестандартной заготовке. Специализированные струбцины могут обойтись недешево, однако существует элегантное и практичное решение — самодельная струбцина из велосипедной цепи. Этот инструмент не только гибкий в использовании, но и способен стать незаменимым помощником в любой мастерской.
Преимущества цепной конструкции
Сам принцип работы такой струбцины предельно прост: вместо жесткой рамы используется гибкая цепь, которая охватывает деталь по контуру, а механизм натяжения обеспечивает нужное прижимное усилие. Для изготовления струбцины понадобятся:
- велосипедная цепь — лучше от старого велосипеда, очищенная от грязи;
- два металлических уголка;
- шпилька с резьбой (М10 или М12);
- гайки и шайбы;
- деревянный или металлический брусок для упора.
Стандартной длины цепи обычно хватает для большинства задач, а ее гибкость позволяет подстраиваться под любые формы.
Создание самодельной струбцины
Процесс сборки начинается с создания основного зажимного узла. В один из металлических уголков сверлится отверстие для шпильки, которая затем фиксируется двумя гайками с шайбами внутри. Это позволяет ей вращаться, не смещаясь вдоль оси. Второй уголок станет подвижным упором. В его горизонтальной полочке также сверлится отверстие большего диаметра, чтобы шпилька могла проходить свободно.
Далее идет процесс соединения цепи с механическим узлом. Концы цепи крепятся ко второму уголку, что можно сделать с помощью цепной оси или небольшого болта. Важно, чтобы цепь была закреплена параллельно, чтобы избежать перекоса. Конструкция при вращении шпильки позволяет близко или далеко подводить подвижный уголок, регулируя натяжение цепи.
Широкая сфера применения
Цепные струбцины находят применение в самых разных областях. Они идеально подходят для склейки деревянных рамок, фиксации труб для сварки или резьбы и прижатия кромочной ленты к криволинейной детали. В отличие от множества стандартных струбцин, такая цепная конструкция занимает гораздо меньше места, при этом обладая высокой функциональностью.
Крепость и надежность самодельного инструмента зависят от качества применяемых материалов. Велосипедная цепь способна выдерживать значительные нагрузки, а шпилька должна быть из высокопрочной стали с зажимными шайбами для предотвращения откручивания. Конечная часть шпильки может быть дооборудована удобной рукояткой для легкости использования.
Изготовление струбцины из велосипедной цепи — это не просто экономия средств. Это шанс создать поистине тот инструмент, который расширит функционал домашней мастерской и подтолкнет к новым творческим достижениям.
